Τεστ στην Ηλεκτρομαγνητική Επαγωγή (Επίπεδο δυσκολίας: Εύκολο)

Να επιλέξετε τις σωστές απαντήσεις στις ερωτήσεις που ακολουθούν.

Θα πρέπει να απαντηθούν όλες οι ερωτήσεις.

Παρακαλούμε συμπληρώστε τα προσωπικά σας στοιχεία:

1.
Μια συνεχής σταθερή τάση \[V_Σ\] δημιουργεί στον αντιστάτη \[R\] ίδια θερμικά αποτελέσματα με αυτά που δημιουργεί μια ημιτονοειδής εναλλασσόμενη τάση ενεργού τιμής \[V_{εν}\] σε μια αντίσταση \[4R\] στο ίδιο χρονικό διάστημα. Ποια από τις παρακάτω προτάσεις είναι σωστή; Ο λόγος \[ \frac{ V_{εν} }{ V_{Σ} }\] είναι:

2.
Στο παρακάτω σχήμα ο ευθύγραμμος αγωγός που διαρρέεται από ρεύμα έντασης \[I\] και το ακίνητο ορθογώνιο μεταλλικό πλαίσιο ΚΛΜΝ βρίσκονται πάνω στο ίδιο λείο οριζόντιο μονωτικό έδαφος. Ο ευθύγραμμος αγωγός στερεώνεται ακλόνητα ενώ το πλαίσιο μπορεί να κινείται ελεύθερα. Το πλαίσιο αρχίζει να απομακρύνεται απ’ τον ευθύγραμμο αγωγό με ταχύτητα παράλληλη στην ΚΛ. Ο ευθύγραμμος ακλόνητος αγωγός διαρρέεται από σταθερό ρεύμα. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Στη διάρκεια της απομάκρυνσης, το πλαίσιο:

3.
Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές; Κατά τη διάρκεια του πλησιάσματος του μαγνήτη προς το ακίνητο πηνίο που έχει ίδιο άξονα με αυτόν:

4.
Η ΗΕΔ από αυτεπαγωγή στα άκρα ενός πηνίου είναι:

5.
Δύο μεταλλικά τετράγωνα πλαίσια (1), (2) με πλευρές \[α\] και \[2α\] αντίστοιχα, έχουν ίδιο αριθμό σπειρών \[Ν\] και αντίσταση ανά μονάδα μήκους \[R_1^*,\, R_2^*\] με \[R_1^*=2R_2^*\]. Την \[t=0\] τα πλαίσια βρίσκονται στο άκρο ΑΓ κατακόρυφου μαγνητικού πεδίου και κινούνται με σταθερές ταχύτητες \[ \vec{υ}_1 , \, \vec{ υ}_2\] που για τα μέτρα τους ισχύει \[ υ_1 > υ_2 \]. Οι ταχύτητες αυτές είναι κάθετες στο όριο ΑΓ του πεδίου. Τη στιγμή \[t_2\], το πλαίσιο (2) μπαίνει εξ’ ολοκλήρου στο μαγνητικό πεδίο, ενώ το πλαίσιο (1) κινείται ενώ βρίσκεται εξ’ ολοκλήρου μέσα σ’ αυτό.


Α) Το επαγωγικό φορτίο που πέρασε από μία διατομή του σύρματος του πλαισίου (1) μέχρι τη χρονική στιγμή \[t_2\]  έχει απόλυτη τιμή \[q_1\]  ενώ για το πλαίσιο (2) έχει απόλυτη τιμή \[q_2\]. Για το \[q_1\]  ισχύει:

α) \[ q_1=\frac{ B α }{ 4R_1^* } \],
β) \[ q_1=\frac{NBα}{4R_1^*} \],
γ) \[ q_1=\frac{  N^2 Bα  } {4R_1^* }  \].

Β) Για τις σχέσεις των \[q_1,\, q_2\]  ισχύει:

α) \[q_1 = q_2\],              β) \[ q_1=4q_2 \],              γ) \[ q_1=\frac{q_2}{4}\],           δ) \[q_1=\frac{q_2}{2}\].

6.
Στο παρακάτω σχήμα οι δύο πανομοιότυποι κατακόρυφοι κυκλικοί αγωγοί \[(1),\, (2)\] έχουν τα κέντρα τους στην οριζόντια ευθεία που ταυτίζεται με τον άξονα του μαγνήτη. Ο αγωγός \[(1)\] είναι κλειστός και ο αγωγός \[(2)\] έχει μια εγκοπή μεταξύ των σημείων του Κ, Λ. Ο μαγνήτης αρχίζει να πλησιάζει τους αγωγούς με ταχύτητα που η διεύθυνσή της ταυτίζεται με τον άξονά του. Ποιες από τις παρακάτω προτάσεις είναι σωστές; Στη διάρκεια του πλησιάσματος:

7.
Στο παρακάτω σχήμα στο εσωτερικό του σωληνοειδούς Σ υπάρχει σιδηρομαγνητικό υλικό που σ’ ένα σημείο έχουμε τοποθετήσει ελαφρύ αγώγιμο δακτύλιο Δ. Όταν κλείσουμε το διακόπτη δ, τότε ο δακτύλιος:

8.
Ραβδόμορφος κατακόρυφος μαγνήτης Μ μάζας \[m\] βρίσκεται πάνω από οριζόντιο μεταλλικό δακτύλιο και ο άξονάς του είναι κατακόρυφος και περνά απ’ το κέντρο του δακτυλίου όπως φαίνεται στο παρακάτω σχήμα. Οι αντιστάσεις του αέρα θεωρούνται αμελητέες και το μέτρο της επιτάχυσνης της βαρύτητας είναι \[g\]. Αφήνουμε το μαγνήτη από ύψος \[h\] απ’ το οριζόντιο έδαφος. Ο μαγνήτης φτάνει στον ακλόνητο δακτύλιο, τον ξεπερνά και συνεχίζοντας να πέφτει, φτάνει στο έδαφος.


Α) Η κινητική ενέργεια \[Κ\] του μαγνήτη όταν φτάνει στο έδαφος είναι:

α) \[Κ=mgh\],                        β) \[K > mgh\],                   γ) \[K < mgh\].

Β) Στη διάρκεια του πλησιάσματος του μαγνήτη, η επαγωγική τάση που δημιουργείται στα άκρα Κ, Λ του Δ είναι:

α) μηδενική,

β) μη μηδενική με \[(+)\] στο άκρο Λ,

γ) μη μηδενική με \[(+)\] στο άκρο Κ.

9.
Ο μεταλλικός δακτύλιος του παρακάτω σχήματος είναι ανοικτός και κρέμεται με τη βοήθεια αβαρούς μονωτικού νήματος έτσι ώστε το επίπεδό του να παραμένει κατακόρυφο. Πλησιάζω στο δακτύλιο ραβδόμορφο μαγνήτη που ο άξονάς του ταυτίζεται με τον οριζόντιο άξονα που διέρχεται απ’ το κέντρο του δακτυλίου. Στη διάρκεια της προσέγγισης του μαγνήτη στο δακτύλιο:

10.
Ποιες από τις παρακάτω προτάσεις είναι σωστές; Η εναλλασσόμενη τάση \[v\] που εφαρμόζεται στα άκρα ενός αντιστάτη και το εναλλασσόμενο ρεύμα \[i\] που τον διαρρέει:

11.
Ο ευθύγραμμος αγωγός ΚΛ του παρακάτω σχήματος έχει τα άκρα του σε επαφή με τους λείους κατακόρυφους αγωγούς \[Αy_1\] και \[Γy_2\] που είναι μεγάλου μήκους και αμελητέας αντίστασης. Το σύστημα των αγωγών βρίσκεται σε ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο που δημιουργεί ο αγωγός. Αφήνουμε τον αγωγό ΚΛ ελεύθερο να κινηθεί απ’ την ηρεμία. Αυτός αρχίζει να κατέρχεται χωρίς τα άκρα του να χάνουν την επαφή τους με τους αγωγούς \[Αy_1,\, Γy_2\]. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές;

12.
Αν διπλασιάσουμε την ένταση του ρεύματος που διαρρέει ένα πηνίο τότε η ενέργεια του μαγνητικού του πεδίου

13.
Στο παρακάτω διάγραμμα φαίνεται η μεταβολή της τάσης με το χρόνο στα άκρα ενός πλαισίου παραγωγής εναλλασσόμενης τάσης που έχει αμελητέα αντίσταση. Αν διπλασιάσουμε το μέτρο της γωνιακής ταχύτητας περιστροφής του πλαισίου, τότε η χρονοεξίσωση της στιγμιαίας τάσης στα άκρα του γίνεται:

14.
Ο δίσκος του Faraday ακτίνας \[r\] στο παρακάτω σχήμα στρέφεται με σταθερή γωνιακή ταχύτητα γύρω από άξονα \[xx'\] που περνά απ’ το κέντρο του και είναι κάθετο στο επίπεδό του. Δύο ολισθαίνουσες επαφές (ψήκτρες) έχουν τοποθετηθεί όπως φαίνεται στο σχήμα. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

15.
Ο συντελεστής αυτεπαγωγής ενός πηνίου δεν εξαρτάται από:

16.
Κοντά στον κυκλικό ακλόνητο μεταλλικό δακτύλιο του παρακάτω σχήματος βρίσκεται αρχικά ακίνητος ραβδόμορφος μαγνήτης που ο άξονάς του ταυτίζεται με την οριζόντια ευθεία που περνά απ’ το κέντρο του δακτυλίου. Την \[t=0\] ο μαγνήτης αρχίζει να πλησιάζει τον δακτύλιο επιταχυνόμενα.


Α) Στην διάρκεια του πλησιάσματος του μαγνήτη στο δακτύλιο:

α) δεν δημιουργείται επαγωγικό ρεύμα.

β) δημιουργείται επαγωγικό ρεύμα με φορά Ζ→Η→Θ.

γ) δημιουργείται επαγωγικό ρεύμα με φορά Θ→Η→Ζ.

Β) Μέχρι τη χρονική στιγμή \[t_1\]  που ο μαγνήτης ακόμα πλησιάζει τον δακτύλιο προσφέρουμε ενέργεια \[10\, J\] στον μαγνήτη.

α) Τη χρονική στιγμή \[t_1\]  ο μαγνήτης έχει κινητική ενέργεια \[10\, J\].

β) Αν τη χρονική στιγμή \[t_1\]  ο μαγνήτης έχει κινητική ενέργεια \[8\, J\], τότε απ’ την \[t=0\] ως την \[t_1\]  στην αντίσταση του δακτυλίου εκλύθηκε θερμότητα ίση με \[2\, J\].

γ) Μπορεί απ’ την \[t=0\] ως τη στιγμή \[t_1\]  να έχει εκλυθεί στον αντιστάτη του δακτυλίου ενέργεια ίση με \[10\, J\].

17.
Ένας αντιστάτης διαρρέεται ταυτόχρονα από δύο εναλλασσόμενα ρεύματα που έχουν εντάσεις \[i_1=i_2=I\, ημωt\]. Η ενεργός ένταση του συνολικού ρεύματος που διαρρέει το σύρμα είναι:

18.
Στο παρακάτω σχήμα οι κατακόρυφοι αγωγοί \[Αy_1\] και \[Γy_2\] είναι αμελητέας αντίστασης και μεγάλου μήκους ενώ ο αντιστάτης \[R_1\] έχει αντίσταση \[R_1=R\]. Αρχικά ο διακόπτης δ είναι ανοικτός. Ο αγωγός ΚΛ έχει αντίσταση \[R_{ΚΛ}=R\] κινείται κατακόρυφα με σταθερή ταχύτητα \[ \vec{ υ }_1 \] με φορά προς τα πάνω χωρίς να δέχεται τριβές και παραμένει συνεχώς κάθετος στους αγωγούς \[Ay_1,\, Αy_2\] ενώ τα άκρα του παραμένουν συνεχώς σε επαφή με τους κατακόρυφους αγωγούς. Στο μέσο του αγωγού ασκείται κατακόρυφη σταθερή δύναμη \[F\] κάθετη στη διεύθυνσή του και φοράς προς τα πάνω. Οι αντιστάτες \[R_2,\, R_3\], έχουν αντιστάσεις \[ R _ 2 = R _ 3 = \frac { R } { 2 } \]. Το σύστημα των αγωγών βρίσκεται σε οριζόντιο ομογενές μαγνητικό πεδίο έντασης μέτρου \[B\] που οι δυναμικές γραμμές τους είναι κάθετες στο επίπεδό τους. Τη στιγμή \[t =0\] κλείνω το διακόπτη δ χωρίς να καταργήσω τη δύναμη \[F\].


Α) Αμέσως μετά τη χρονική στιγμή \[t=0\] ο αγωγός:

α) θ’ αρχίσει να επιταχύνεται.

β) θ’ αρχίσει να επιβραδύνεται.

γ) θα εκτελεί ομαλά μεταβαλλόμενη κίνηση.

Β) Κάποια στιγμή \[t_1\]  μετά την \[t=0\] ο αγωγός αποκτά οριακή ταχύτητα μέτρου \[υ_2\]  για τον οποίο ισχύει:

α) \[ υ_2= \frac{3}{4} υ_1\],                 β) \[υ_2=\frac{3υ_1}{2}\],                    γ) \[υ_2=\frac{2υ_1}{3}\].

19.
Η ενέργεια που αποθηκεύεται στο μαγνητικό πεδίο ενός πηνίου αντίστασης \[R\] όταν συνδεθεί με μια ιδανική πηγή \[(r=0)\] είναι ίση με \[U_0\]. Κόβουμε το πηνίο στην μέση και συνδέουμε ένα κομμάτι στην ίδια πηγή. Η ενέργεια που αποθηκεύεται στο νέο πηνίο είναι

20.
Ποια από τις παρακάτω προτάσεις είναι σωστή; Για να δημιουργηθεί επαγωγικό ρεύμα σ’ ένα πηνίο πρέπει:

21.
Ο συντελεστής αυτεπαγωγής ενός πηνίου εξαρτάται από:

22.
Ένας λαμπτήρας πυρακτώσεως λειτουργεί με εναλλασσόμενη τάση και αναγράφει στοιχεία κανονικής λειτουργίας \[ 60 \, V / 30\, W\]. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

23.
Στο παρακάτω σχήμα το πηνίο έχει συντελεστή αυτεπαγωγής \[L\] και αντίσταση \[R_π=2R\]. Ο αντιστάτης \[R\] έχει αντίσταση \[R\], η πηγή έχει ΗΕΔ \[\mathcal{E}\] και εσωτερική αντίσταση \[r=R\]. Την \[t=0\] κλείνουμε το διακόπτη \[δ\]. Το ρεύμα σταθεροποιείται σε μέγιστη τιμή έντασης \[Ι\]. Τη χρονική στιγμή \[t_1\] η ένταση που διαρρέει το πηνίο είναι \[I_1 = \frac{I}{4}\]. Απ’ τη στιγμή που η ένταση στο κύκλωμα σταθεροποιείται, ο ρυθμός κατανάλωσης της ηλεκτρικής ενέργειας στο πηνίο είναι:

24.

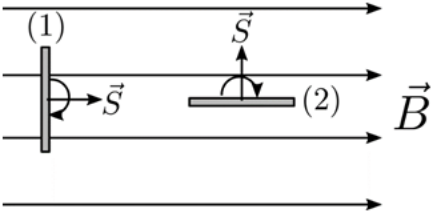

Τα δύο πλαίσια \[(1),\, (2)\] του παρακάτω σχήματος έχουν εμβαδά \[S_1,\, S_2\] με \[S_2=2S_1\], ίδιο αριθμό σπειρών και ίδια αντίσταση \[R\]. Τα πλαίσια εισέρχονται στο ίδιο ομογενές μαγνητικό πεδίο έντασης \[B\]. Το πλαίσιο \[(1)\] εισέρχεται στο πεδίο σε χρόνο \[Δt_1\] και το πλαίσιο \[(2)\] σε χρόνο \[Δt_2\] και ισχύει \[Δt_2=2Δt_1\]. Αν \[q_1,\, q_2\] τα επαγωγικά φορτία που περνούν απ’ τις διατομές των δύο πλαισίων αντίστοιχα και \[\bar{\mathcal{E}}_{επ_1 },\,\bar{\mathcal{ E }}_{επ_2 }\] οι μέσες ΗΕΔ που δημιουργούνται σ’ αυτά αντίστοιχα στη διάρκεια της εισαγωγής τους στο πεδίο, ποιες απ’ τις επόμενες προτάσεις είναι σωστές;

25.
Τα πλαίσια \[Π_1,\, Π_2\] του παρακάτω σχήματος έχουν πλευρές \[α_1,\, α_2\] με \[α_1=2α_2\] και αριθμό σπειρών \[Ν_1,\, Ν_2\] με \[Ν_1=2Ν_2\]. Τα πλαίσια βρίσκονται ακλόνητα σε ομογενές μαγνητικό πεδίο έντασης μέτρου \[B_0\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδό τους και έχουν φορά απ’ τον αναγνώστη προς τη σελίδα. Την \[t=0\] το μέτρο της έντασης αρχίζει να αυξάνεται σύμφωνα με τη σχέση \[Β=Β_0+λt\] όπου \[λ\] θετική σταθερά.


Α) Οι επαγωγικές ΗΕΔ που αναπτύσσονται στα δύο πλαίσια \[ \mathcal{E}_{επ_1}, \, \mathcal{ E}_{επ_2} \] στη διάρκεια της μεταβολής του μέτρου της \[B\] έχουν λόγο  \[\frac{ \mathcal{ E}_{επ_1 } }{ \mathcal{ E}_{επ_2 }  } \]   ίσο με:

α) \[ \frac{ \mathcal {E}   _{επ_1 } }{ \mathcal{  E  }_{επ_2 } } =8  \],
β) \[  \frac{ \mathcal{ E }_{επ_1 } }{ \mathcal{ E } _{επ_2 } }=4  \],
γ) \[ \frac{ \mathcal{ E }_{επ_1 } }{ \mathcal{ E }_{επ_2 } }=\frac{ 1 }{ 8 }  \],
δ) \[ \frac{ \mathcal{ E }_{επ_1 }  }{ \mathcal{ E }_{επ_2 } } =\frac{1 }{ 4 } \].

Β) Η φορά του ρεύματος που διαρρέει το Π2 στη διάρκεια της μεταβολής της \[Β\] έχει:

α) την ωρολογιακή φορά,

β) την αντιωρολογιακή φορά,

γ) έχει φορά περιοδικά μεταβαλλόμενη.

Γ) Στα άκρα Κ, Λ του Π1 στη διάρκεια της μεταβολής της \[Β\]:

α) δημιουργείται επαγωγική τάση με \[(+)\] στο Κ.

β) δημιουργείται επαγωγική τάση με \[(+)\] στο Λ.

γ) δεν δημιουργείται επαγωγική τάση γιατί το Π1 είναι ανοικτό.

δ) δημιουργείται επαγωγική τάση που η πολικότητά της περιοδικά αντιστρέφεται.

26.
Ο μαγνήτης Μ και το σωληνοειδές Σ έχουν κοινό άξονα. Το επαγωγικό ρεύμα που διαρρέει τον αντιστάτη \[R\] έχει τη φορά του σχήματος. Απ’ τη φορά του ρεύματος αυτού συμπεραίνουμε ότι μπορεί:

27.
Κυκλικό μεταλλικό πλαίσιο \[Ν\] σπειρών βρίσκεται μέσα σε ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\] που οι δυναμικές γραμμές του είναι κάθετες στο επίπεδο του πλαισίου όπως φαίνεται στο σχήμα α. Το πλαίσιο έχει αντίσταση \[R\]. Στο σχήμα β φαίνεται η μεταβολή της ροής του μαγνητικού πεδίου από το πλαίσιο με το χρόνο. Το επαγωγικό ρεύμα που διαρρέει το πλαίσιο στη χρονική διάρκεια από \[0\] ως \[t_1\] έχει:


Α)α) την ωρολογιακή φορά.

β) την αντιωρολογιακή φορά.

γ) μηδενική τιμή.

Β) Απ’ την \[t_2\]  ως την \[t_3\]  το επαγωγικό ρεύμα που διαρρέει το πλαίσιο έχει:

α) την ωρολογιακή φορά.

β) την αντιωρολογιακή φορά.

γ) μηδενική τιμή.

Γ) Το φορτίο που διέρχεται απ’ τη διατομή του σύρματος του πλαισίου ανεξαρτήτως φοράς απ’ τη στιγμή \[t=0\] ως την \[t'=t_3\]  έχει απόλυτη τιμή:

α) \[ \frac{ Φ_0 }{ R } \],                    β) \[\frac{3Φ_0}{R}\],                γ) \[\frac{2Φ_0}{R}\].

28.
Μια ηλεκτρική θερμάστρα συνδέεται από οικιακό ηλεκτροδότη, η τάση στα άκρα του οποίου δίνεται απ’ τη χρονοεξίσωση \[v=220\sqrt{2} ημ100πt\] (S.I.). Ποιες από τις παρακάτω προτάσεις είναι σωστές;

29.
Στο παρακάτω κύκλωμα το πηνίο είναι ιδανικό και έχει συντελεστή αυτεπαγωγής \[L\], ο αντιστάτης \[R_1\] έχει αντίσταση \[3R\] και η πηγή έχει ΗΕΔ \[Ε\] και εσωτερική αντίσταση \[r=R\]. Ο μεταγωγός αρχικά είναι στη θέση Α και το πηνίο έχει μέγιστη αποθηκευμένη ενέργεια μαγνητικού πεδίου \[U_{max}\]. Τη χρονική στιγμή \[t_0=0\] μεταφέρουμε το μεταγωγό στη θέση Β χωρίς να δημιουργηθεί σπινθήρας. Τη χρονική στιγμή \[t_1\] η ενέργεια του μαγνητικού πεδίου που είναι αποθηκευμένη στο πηνίο είναι \[U_1 = \frac{U_{max} }{4}\]. Την \[t=0\] η ΗΕΔ από αυτεπαγωγή είναι:

30.
Ραβδόμορφος μαγνήτης έχει άξονα κατακόρυφο που διέρχεται απ’ το κέντρο μεταλλικού δακτυλίου ο οποίος κρατείται ακίνητος. Αφήνουμε το μαγνήτη να πέσει ελεύθερα όπως φαίνεται στο σχήμα. Αντιστάσεις του αέρα αμελούνται. Ποιες απ’ τις επόμενες προτάσεις είναι σωστές;
