Τεστ στα Κύματα Α (Επίπεδο δυσκολίας: Μέτριο)

Στα παρακάτω σχήματα φαίνονται δύο ζευγάρια κυματικών παλμών που διαδίδονται με αντίθετες ταχύτητες στον άξονα \[x' x\]. Σε ποιο απ’ τα παρακάτω ζευγάρια όλα τα σημεία του άξονα \[x' x\] θα ευθυγραμμιστούν κάποια χρονική στιγμή στη διάρκεια της συμβολής των δύο παλμών;

Σε οριζόντιο ελαστικό μέσο που εκτείνεται στη διεύθυνση του άξονα \[x' Ox\] δημιουργείται εγκάρσιο αρμονικό κύμα. Στο παρακάτω σχήμα φαίνεται το στιγμιότυπο του κύματος τη χρονική στιγμή \[t_1\] στο τμήμα ΚΛ του μέσου. Η ταχύτητα διάδοσης του κύματος είναι \[υ_δ=2\, \frac{m}{s}\] και η περίοδός του είναι \[Τ\]. Αν η φάση του Ζ τη στιγμή \[t_1\] είναι μεγαλύτερη από τη φάση του Η τη στιγμή \[t_1\], τότε τη στιγμή αυτή το Ζ έχει:

Δύο σύγχρονες πηγές κυμάτων \[Π_1\, ,\, Π_2\] δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\]. Το σημείο \[Κ\] βρίσκεται σε αποσβεστική υπερβολή που αντιστοιχεί στον ακέραιο αριθμό \[Ν\], ενώ το σημείο \[Λ\] βρίσκεται σε ενισχυτική υπερβολή που αντιστοιχεί στον ακέραιο αριθμό \[Ν'\] όπως φαίνεται στο σχήμα. Αν μεταξύ των \[Κ\, ,\, Λ\] έχουν δημιουργηθεί \[11\] υπερβολές ενίσχυσης συμπεριλαμβανομένης και της μεσοκαθέτου του τμήματος \[Π_1Π_2\] τότε:

Στο παρακάτω σχήμα φαίνεται το στιγμιότυπο εγκάρσιου αρμονικού κύματος που διαδίδεται κατά τη διεύθυνση του άξονα \[x' x\]. Το κύμα περιγράφεται απ’ την εξίσωση \[y=A ημ2π\left( \frac{t}{T}-\frac{x}{λ}\right) \]. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

Αρμονικό κύμα πλάτους \[Α=0,01\, m\] διαδίδεται σε ομογενές ελαστικό μέσο που ταυτίζεται με τον άξονα \[x' Ox\]. Στο παρακάτω διάγραμμα φαίνεται η μεταβολή της φάσης των σημείων του μέσου με τη θέση τους x τη χρονική στιγμή \[t_1=0,1\, s\]. Η αρχή του άξονα Ο αρχίζει να ταλαντώνεται την \[t=0\] με θετική ταχύτητα. Τη στιγμή \[t_2=0,225\, s\] η απομάκρυνση του σημείου Ζ που βρίσκεται στη θέση \[x_Z=-12\, m\] είναι:

Σε δύο πανομοιότυπες χορδές (1), (2) διαδίδονται εγκάρσια αρμονικά κύματα ίδιου πλάτους και συχνοτήτων \[f_1\, ,\, f_2\] αντίστοιχα με \[f_1=2f_2\]. Για τις μέγιστες ταχύτητες ταλάντωσης των σημείων των δύο χορδών ισχύει:

Δύο σύγχρονες πηγές \[Π_1\, ,\, Π_2\] δημιουργούν σε ελαστική επιφάνεια εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και συχνότητας \[f\]. Σημείο Ζ της επιφάνειας παρουσιάζει ενισχυτική συμβολή. Το Ζ βρίσκεται στην πρώτη ενισχυτική υπερβολή μετά τη μεσοκάθετο του τμήματος \[Π_1Π_2\] και πιο κοντά στην \[Π_2\]. Το ελάχιστο ποσοστό αύξησης της κοινής συχνότητας των δύο σύγχρονων πηγών ώστε το σημείο Ζ να παραμένει σε ενίσχυση είναι \[π=100\, \%\]. Μετά την παραπάνω αύξηση της συχνότητας, ο αριθμός των σημείων του τμήματος \[Π_1Π_2\] που εμφανίζουν ενίσχυση:

Δύο σύγχρονες πηγές \[Π_1\, ,\, Π_2\] δημιουργούν σε επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και συχνότητας \[f\]. Σημείο Κ της επιφάνειας παρουσιάζει αποσβεστική συμβολή και βρίσκεται πάνω στην πρώτη αποσβεστική υπερβολή μετά τη μεσοκάθετο του τμήματος \[Π_1Π_2\] και πιο κοντά στην \[Π_2\]. Το ελάχιστο ποσοστό αύξησης της κοινής συχνότητας των δύο σύγχρονων πηγών ώστε το σημείο Κ να παραμένει σε απόσβεση είναι:

Δύο σύγχρονες πηγές κυμάτων \[Π_1\, , \, Π_2\] βρίσκονται στα σημεία Κ, Λ επιφάνειας υγρού και δημιουργούν σ’ αυτό εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και μήκους κύματος \[λ_1\]. Η απόσταση των Κ, Λ είναι \[ΚΛ=d=6λ_1\]. Δύο σημεία Ζ, Η βρίσκονται πάνω στο ευθύγραμμο τμήμα ΚΛ εκατέρωθεν της μεσοκαθέτου του ευθύγραμμου τμήματος ΚΛ. Το σημείο Ζ βρίσκεται πιο κοντά στην πηγή \[Π_1\] απ’ ότι στην πηγή \[Π_2\] και απέχει απ’ το μέσο Μ του ευθύγραμμου τμήματος ΚΛ απόσταση \[d_1=0,85λ_1\]. Το σημείο Η απέχει απ’ το μέσο Μ απόσταση \[d_2=1,9\, λ_1\]. Ο αριθμός των σημείων του ευθύγραμμου τμήματος ΖΗ που παρουσιάζουν απόσβεση είναι:

Στο αριστερό άκρο Ο ελαστικής χορδής που ταυτίζεται με τον θετικό ημιάξονα \[Ox\] υπάρχει πηγή εγκάρσιων αρμονικών κυμάτων. Η πηγή αρχίζει να ταλαντώνεται την \[t=0\] και δημιουργεί εγκάρσιο αρμονικό κύμα στη χορδή. Στο παρακάτω σχήμα φαίνεται το στιγμιότυπο του κύματος στη χορδή τη χρονική στιγμή \[t_1\]. Η φάση του Λ τη στιγμή \[t_1\] είναι:

Δύο σύγχρονες πηγές κυμάτων \[Π_1\, , \, Π_2\] δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και μήκους κύματος \[λ=4\, m\]. Στο παρακάτω σχήμα φαίνονται οι υπερβολές ενισχυτικής συμβολής (συνεχείς γραμμές) και αποσβεστικής συμβολής (διακεκομμένες γραμμές) που δημιουργούνται στην επιφάνεια. Το σημείο Μ είναι το μέσο του ευθύγραμμου τμήματος \[Π_1Π_2\]. Το σημείο Ζ του σχήματος απέχει απ’ την πηγή \[Π_2\] \[r_{2Z}=6 m\]. Η απόσταση του σημείου Ζ απ’ την πηγή \[Π_1\] είναι:

Σε οριζόντια ελαστική επιφάνεια δύο σύγχρονες πηγές \[Π_1\, ,\, Π_2\] που βρίσκονται στα σημεία της Κ, Λ αντίστοιχα δημιουργούν εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και μήκους κύματος \[λ_1\]. Μεταξύ του μέσου Μ του ευθύγραμμου τμήματος ΚΛ και της πηγής \[Π_1\] δημιουργούνται \[2\] σημεία που παρουσιάζουν αποσβεστική συμβολή. Το κοντινότερο απ’ τα σημεία στην πηγή \[Π_1\] απέχει απ’ αυτή απόσταση \[d_1=0,15\, λ_1\]. Αυξάνουμε τη συχνότητα των δύο πηγών κατά \[300\, \%\] έτσι ώστε αυτές να παραμένουν σύγχρονες και να έχουν ίδιο πλάτος \[A\]. Η απόσταση του πιο κοντινού σημείου του τμήματος ΚΛ που παρουσιάζει απόσβεση απ’ την πηγή \[Π_2\] συναρτήσει του μήκους κύματος \[λ_2\] που προκύπτει μετά την αύξηση της συχνότητας είναι:

Δύο σύγχρονες πηγές \[Π_1,\, Π_2\] δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\], περιόδου \[Τ\] και μήκους κύματος \[λ\]. Σημείο Ζ απέχει απ’ τις δύο πηγές αποστάσεις \[r_1,\, r_2\] αντίστοιχα με \[r_1 > r_2\]. Η ενέργεια της ταλάντωσης του Ζ αμέσως μετά τη συμβολή των δύο κυμάτων σ’ αυτό είναι τετραπλάσια από την ενέργεια ταλάντωσης του Ζ αμέσως πριν τη συμβολή.

Η διάταξη του παρακάτω σχήματος αποτελείται από δύο σωλήνες Α και Β. Ο σωλήνας Β μπορεί να μετακινείται και έτσι να μεταβάλλεται η απόσταση \[x\]. Μια ηχητική πηγή δημιουργεί στο ανοικτό άκρο του σωλήνα ηχητικό κύμα μήκους κύματος \[λ\]. Στο άλλο άκρο Σ του σωλήνα φτάνουν ταυτόχρονα δύο κύματα. Ένα κύμα που μεταφέρεται απ’ το σωλήνα Α και ένα που μεταφέρεται απ’ το σωλήνα Β. Όταν μετακινούμε το σωλήνα Β (μεταβάλλεται η απόσταση \[x\]) παρατηρούμε ότι η ένταση του ήχου στο Σ αλλάζει και παίρνει τιμές από μηδέν μέχρι μια μέγιστη τιμή. Αρχικά το \[x\] έχει την τιμή \[x=x_1\] και στο Σ η ένταση του ήχου είναι μηδενική. Αυξάνω αργά την απόσταση \[x\] κατά \[Δx=x_2-x_1\] μετακινώντας προς τα δεξιά το σωλήνα Β και στη θέση που \[x=x_2\] αντιλαμβανόμαστε για τρίτη φορά μεγιστοποίηση της έντασης του ήχου στο Σ στη διάρκεια της αύξησης του \[x\]. Η τιμή \[Δx\] είναι:

Δύο σύγχρονες πηγές κυμάτων αρχίζουν να ταλαντώνονται με θετική ταχύτητα και δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\], περιόδου \[Τ\] και μήκους κύματος \[λ\]. Σε σημείο Κ της επιφάνειας η συμβολή αρχίζει τη χρονική στιγμή \[t_Σ\]. Στο Κ εμφανίζεται ενίσχυση. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

Δύο σύγχρονες πηγές \[Π_1\, ,\, Π_2\] δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και μήκους κύματος \[λ\]. Οι αποστάσεις του σημείου \[Ζ\] του σχήματος απ’ τις δύο πηγές είναι \[r_{1Z}=6λ\] και \[r_{2Z}=2λ\] αντίστοιχα, ενώ του σημείου \[Η\] είναι \[r_{1H}=\frac{3}{2} λ\] και \[r_{2H}=5λ\]. Στο τμήμα \[ΖΗ\] της επιφάνειας και μεταξύ των δύο άκρων, τα σημεία που βρίσκονται σε ενίσχυση είναι:

Σε οριζόντιο ελαστικό μέσο που εκτείνεται στη διεύθυνση του άξονα \[x' Ox\] δημιουργείται εγκάρσιο αρμονικό κύμα. Στο παρακάτω σχήμα φαίνεται το στιγμιότυπο του κύματος τη χρονική στιγμή \[t_1\] στο τμήμα ΚΛ του μέσου. Η ταχύτητα διάδοσης του κύματος είναι \[υ_δ=2\, \frac{m}{s}\] και η περίοδός του είναι \[Τ\]. Τη στιγμή \[t_1\] το μέτρο της ταχύτητας του Ζ είναι:

Οι εξισώσεις τριών εγκάρσιων αρμονικών κυμάτων Α, Β, Γ είναι: \[y_A=0,01ημ2π\left(t-\frac{x}{2}\right)\] (S.I.), \[y_B=0,05 ημπ\left( \frac{t}{4}- \frac{x}{8}\right)\] (S.I.), \[ y_Γ=0,03 ημπ\left(16t-\frac{x}{4} \right) \] (S.I.). Τα κύματα που διαδίδονται στο ίδιο μέσο διάδοσης είναι:

Τρέχον αρμονικό κύμα μήκους κύματος \[λ\] διαδίδεται σε γραμμικό ελαστικό μέσο που ταυτίζεται με τον άξονα \[x' Ox\]. Να επιλέξετε τη σωστή απάντηση. Η διαφορά φάσης δύο σημείων του μέσου μια χρονική στιγμή \[t_1\] που και στα δύο σημεία έχει φτάσει το κύμα:

Σε οριζόντια ελαστική χορδή διαδίδεται εγκάρσιο αρμονικό κύμα μήκους κύματος \[λ\]. Μεταξύ των Ζ, Η υπάρχουν δύο σημεία της χορδής που βρίσκονται σε συμφωνία φάσης με το Ζ στη διάρκεια των ταλαντώσεών τους. Κάθε στιγμή της διάρκειας αυτής που το Ζ βρίσκεται στη θετική ακραία θέση του το Η βρίσκεται στη Θ.Ι. του έχοντας θετική ταχύτητα. Το κύμα διαδίδεται από το Ζ προς το Η. Α. Η οριζόντια απόσταση των δύο σημείων είναι:

Στην παρακάτω πειραματική διάταξη που αποτελείται από δύο σωλήνες Α, Β ένα διαπασών δημιουργεί ηχητικό κύμα μήκους κύματος \[λ\] πάνω απ’ την οπή Ο. Τα κύματα αυτά φτάνουν στην οπή Σ ακολουθώντας είτε τη διαδρομή ΟΑΣ είτε τη διαδρομή ΟΒΣ. Έτσι στο Σ έχουμε τη συμβολή δύο κυμάτων και δημιουργείται σύνθετος ήχος που η έντασή του ανιχνεύεται μέσω ενός ανιχνευτή που βρίσκεται ακριβώς έξω απ’ την οπή Σ. Ο δεξιός σωλήνας Β μπορεί να μετακινείται δεξιά ή αριστερά και έτσι η απόσταση \[x\] να μεταβάλλεται. Στη διάρκεια της μεταβολής αυτής αλλάζει και η ένταση του ήχου που μετρά ο ανιχνευτής στο Σ και μάλιστα αυξομειώνεται μεταξύ της τιμής μηδέν και μιας μέγιστης τιμής. Όταν η απόσταση έχει την τιμή \[x\] του παρακάτω σχήματος ο ανιχνευτής μετρά μέγιστη ένταση για τον σύνθετο ήχο στο Σ. Μετακινώ το δεξί σωλήνα Β προς τα δεξιά και όταν η μετακίνηση γίνει \[Δx=0,3\, m\], τότε ο ανιχνευτής καταγράφει τη δεύτερη παύση του ήχου στη διάρκεια της μετακίνησης αυτής. Απ’ την αρχική θέση \[x\] μετακινώ το σωλήνα Β προς τα αριστερά μέχρι να γίνει \[x=0\] και τότε έχω τον πρώτο μηδενισμό του σύνθετου ήχου στο σημείο Σ κατά τη διάρκεια της μετακίνησης αυτής. Αν ισχύει \[d_1-d_2=0,3\, m\] η απόσταση \[x\] είναι:

Δύο πηγές κυμάτων λέγονται σύγχρονες όταν:

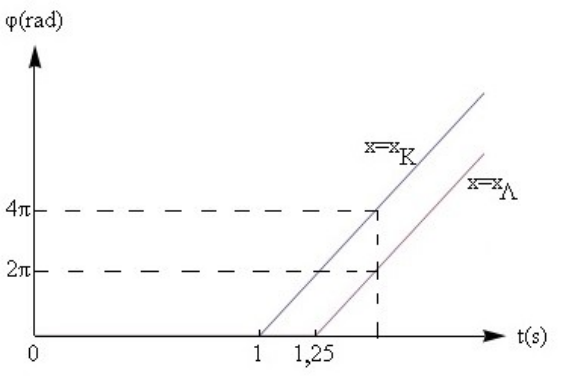

Κατά μήκος ελαστικού ομογενούς μέσου που εκτείνεται στον άξονα \[x' Ox\] διαδίδεται εγκάρσιο αρμονικό κύμα. Η εξίσωση της απομάκρυνσης της αρχής Ο είναι \[y=0,01 ημ\frac{ 2πt}{T}\] (S.I.). Στο παρακάτω διάγραμμα φαίνεται η χρονική μεταβολή της φάσης δύο σημείων Κ, Λ του θετικού ημιάξονα Οx με \[x_K=1\, m\] και \[x_Λ=1,25\, m\]. Η φορά διάδοσης του κύματος είναι:

Δύο σύγχρονες πηγές κυμάτων \[Π_1,\, Π_2\] δημιουργούν στην επιφάνεια υγρού εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και μήκους κύματος \[λ=0,5\, m\]. Σημείο Ζ βρίσκεται πάνω στη δεύτερη ενισχυτική υπερβολή που συναντάμε καθώς μεταβαίνουμε από το μέσο Μ του ευθύγραμμου τμήματος \[Π_1Π_2\] προς την πηγή \[Π_2\]. Αν το σημείο Ζ απέχει απ’ την πηγή \[Π_1\] \[r_{1Z}=4 m\] τότε θα απέχει απ’ την πηγή \[Π_2\]:

Κατά τη συμβολή δύο κυμάτων η αρχή της επαλληλίας παραβιάζεται:

Σε ομογενή ελαστική χορδή διαδίδεται εγκάρσιο αρμονικό κύμα. Κάθε σημείο της χορδής τη στιγμή που αρχίζει να ταλαντώνεται έχει θετική ταχύτητα. Σημείο Κ της χορδής αρχίζει να ταλαντώνεται τη στιγμή \[t_1\]. Άρα η φάση του Κ τη στιγμή \[t_1\] είναι:

Κατά μήκος δύο διαφορετικών χορδών (1) και (2) δημιουργούνται από δύο πανομοιότυπες πηγές εγκάρσια αρμονικά κύματα ίδιου πλάτους, με μήκη κύματος \[λ_1\, ,\, λ_2\] αντίστοιχα για τα οποία ισχύει \[λ_1=2λ_2\]. Αν \[α_{max,1}\] και \[α_{max,2}\] είναι οι μέγιστες επιταχύνσεις ταλάντωσης των σημείων των χορδών τότε ισχύει:

Στην επιφάνεια ελαστικού μέσου δύο σύγχρονες πηγές κυμάτων δημιουργούν εγκάρσια αρμονικά κύματα ίδιου πλάτους \[Α\] και περιόδου \[Τ\]. Στα σημεία Κ, Λ της επιφάνειας η συμβολή αρχίζει αφού και τα δύο έχουν ταλαντωθεί για χρονικό διάστημα \[Δt=4Τ\]. Το τμήμα ΚΛ είναι παράλληλο στο τμήμα \[Π_1Π_2\]. Στο τμήμα ΚΛ μετά τη συμβολή των κυμάτων ο αριθμός των σημείων που εμφανίζουν ενίσχυση είναι:

Η ταχύτητα διάδοσης του ήχου στον αέρα είναι \[344\, \frac{ m}{s} \]:

Σε γραμμικό ομογενές ελαστικό μέσο που εκτείνεται κατά τη διεύθυνση του άξονα \[x' x\] διαδίδεται εγκάρσιο αρμονικό κύμα. Στο παρακάτω διάγραμμα φαίνεται το διάγραμμα της συνάρτησης της απομάκρυνσης του σημείου Λ που βρίσκεται στη θέση \[x_Λ=5\, m\]. Η αρχή του άξονα Ο αρχίζει να ταλαντώνεται την \[t=0\]. Η απόσταση ενός όρους με την μεθεπόμενή του κοιλάδα κατά τη διεύθυνση του άξονα \[x' x\] είναι:
