Τεστ στο Μαγνητικό πεδίο (Επίπεδο δυσκολίας: Δύσκολο)

Στο παρακάτω σχήμα φαίνονται οι εγκάρσιες τομές στο επίπεδο της σελίδας \[N\] ευθύγραμμων όμοιων παράλληλων αγωγών που η διατομή του καθενός έχει ακτίνα \[α\]. Οι αγωγοί είναι σε μονωτική επαφή μεταξύ τους και διαρρέονται από ομόρροπα ρεύματα ίδιας έντασης \[Ι\] ο καθένας. Η κλειστή διαδρομή \[S\] του σχήματος έχει σχήμα ορθογωνίου παραλληλογράμμου, βρίσκεται πάνω στο επίπεδο της σελίδας και έχει πλάτος \[\ell\], ενώ το μήκος της διάταξης των αγωγών είναι \[L\]. Η μαγνητική διαπερατότητα του κενού είναι \[μ_0\]. Το άθροισμα \[∑ B \cdot Δ\ell \cdot συνφ\] στην κλειστή διαδρομή \[S\] είναι ίσο με:

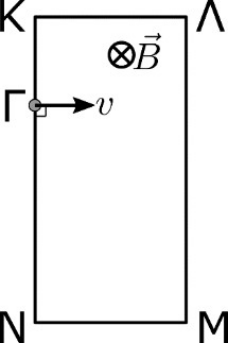

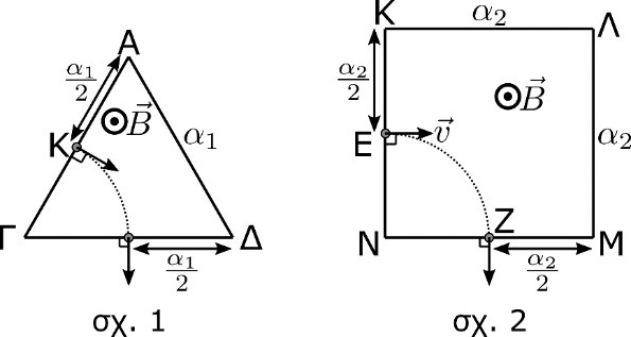

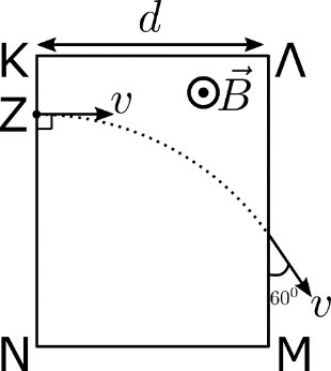

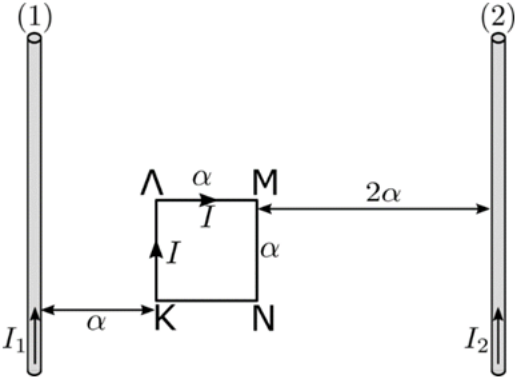

Η κάθετη τομή ομογενούς μαγνητικού πεδίου έντασης \[Β\] είναι το τετράγωνο ΚΛΜΝ πλευράς \[α\]. Ένα ηλεκτρόνιο εισέρχεται στο πεδίο απ’ την κορυφή Κ με ταχύτητα \[\vec{υ}\] που η διεύθυνσή της ταυτίζεται με το όριο ΚΛ. Το ηλεκτρόνιο εξέρχεται απ’ την κορυφή Μ του τετραγώνου και κατά την κίνησή του οι βαρυτικές δυνάμεις αμελούνται. Το φορτίο του ηλεκτρονίου είναι \[-e\] (όπου \[e\] το στοιχειώδες θετικό φορτίο) και η μάζα του \[m_e\]. Για να εξέλθει το ηλεκτρόνιο απ’ την κορυφή Ν του τετραγώνου πρέπει το μέτρο της ταχύτητας εισόδου \[υ'\] να ήταν:

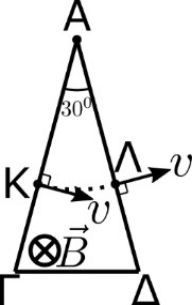

Φορτισμένο σωματίδιο μάζας m και φορτίου q εισέρχεται απ’ το σημείο Κ σε ομογενές μαγνητικό πεδίο έντασης μέτρου Β με ταχύτητα μέτρου υ που είναι κάθετη στις δυναμικές γραμμές του πεδίου και κάθετη στο ευθύγραμμο τμήμα ΑΕ που είναι το όριο του πεδίου όπως φαίνεται στο παρακάτω σχήμα. Το σωματίδιο δέχεται μόνο τη δύναμη απ’ το μαγνητικό πεδίο και εξέρχεται απ’ το σημείο Λ του ίδιου ορίου ΑΕ του μαγνητικού πεδίου. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

Στο παρακάτω σχήμα απεικονίζεται το μαγνητικό πεδίο ενός ραβδόμορφου μαγνήτη. Να επιλέξετε τη σωστή απάντηση. Το διάνυσμα της έντασης του μαγνητικού πεδίου στο σημείο Ζ είναι το:

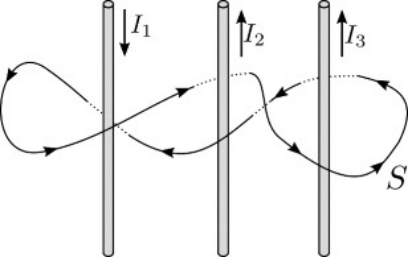

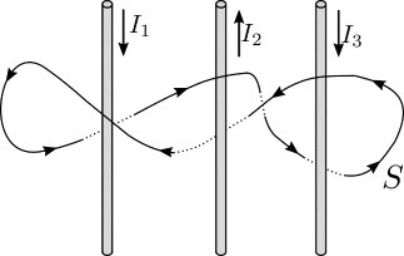

Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Στο νόμο του Ampere \[∑B\cdot Δ\ell\cdot συνθ=μ_0 Ι_{εγκ}\], το \[Ι_{εγκ}\] είναι:

Αγώγιμο κυλινδρικό σύρμα έχει διατομή ακτίνας \[R_1\] και περιβάλλεται από λεπτό αγώγιμο κυλινδρικό κέλυφος ακτίνας \[R_2=2R_1\]. Μεταξύ των δύο παραπάνω αγωγών υπάρχει μονωτικό υλικό που θεωρούμε ότι έχει μαγνητική διαπερατότητα ίση με τη μονάδα. Το σύρμα διαρρέεται από ρεύμα \[Ι_1=Ι\] ενώ ο κύλινδρος από ομόρροπο ρεύμα \[Ι_2=\frac{Ι }{ 2 }\]. Η κατανομή των ρευμάτων στις δύο διατομές των αγωγών είναι ομοιόμορφη. Σε σημείο Α του σύρματος που απέχει \[r_1=\frac{ R_1 }{ 2 }\] απ’ τον κοινό άξονά του η ένταση του μαγνητικού πεδίου του συστήματος έχει μέτρο \[Β_Α\]. Το μέτρο της έντασης του μαγνητικού πεδίου του συστήματος σε σημείο Γ που απέχει απ’ τον κοινό τους άξονα \[r_2=\frac{ 3R_1}{ 2 }\] είναι \[B_Γ\]. Για τα μέτρα των εντάσεων του συστήματος στα σημεία Α και Γ ισχύει η σχέση:

Σωματίδιο μάζας \[m\] και φορτίου \[q\] εισέρχεται σε ομογενές μαγνητικό πεδίο έντασης \[\vec{B}\] με ταχύτητα \[\vec{υ}\] που σχηματίζει γωνία \[φ = 30^0 \] με τις δυναμικές γραμμές του. Το σωματίδιο εκτελεί ελικοειδή κίνηση και η μόνη δύναμη που δέχεται είναι αυτή του μαγνητικού πεδίου. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

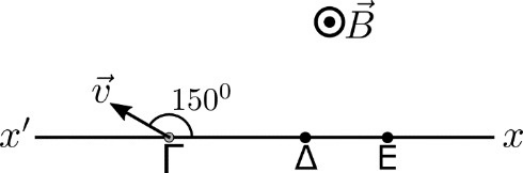

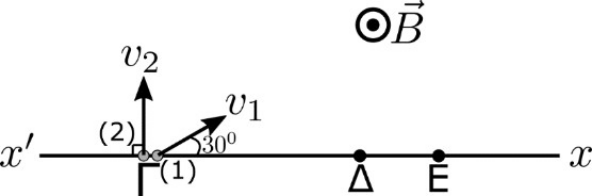

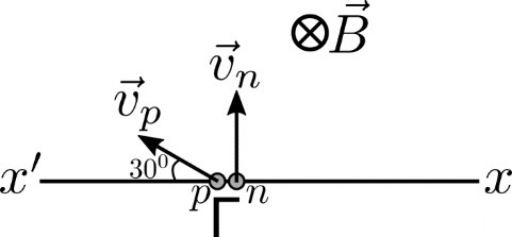

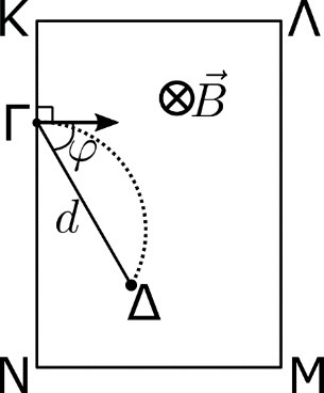

Δύο πρωτόνια \[(1)\, , \, (2)\] με φορτίο \[q_p\] και μάζα \[m_p\] εισέρχονται απ’ το σημείο Γ του ορίου \[xx'\] του ομογενούς μαγνητικού πεδίου έντασης \[\vec{B}\] με ίδιες κατά μέτρο ταχύτητες \[υ_1=υ_2=υ\] που οι διευθύνσεις τους είναι κάθετες στις δυναμικές γραμμές του μαγνητικού πεδίου. Το πρωτόνιο \[(1)\] έχει ταχύτητα \[υ_1\] που σχηματίζει γωνία \[φ=30^0\] με το όριο \[xx'\] ενώ η ταχύτητα του πρωτονίου \[(2)\] \[υ_2\] είναι κάθετη στο όριο \[xx'\] όπως φαίνεται στο παρακάτω σχήμα. Τα πρωτόνια δέχονται μόνο τη δύναμη Lorentz του μαγνητικού πεδίου. Τα πρωτόνια εξέρχονται απ’ τα σημεία Δ, Ε του ορίου \[xx'\]. Διερευνήστε σε ποιο απ’ τα πρωτόνια αντιστοιχεί το κάθε σημείο εξόδου. Το μέτρο της μεταβολής της ορμής του πρωτονίου \[(1)\] λόγω της παραμονής του στο πεδίο είναι \[|Δp_1 |\] ενώ του \[(2)\] \[|Δp_2 |\] και ισχύει:

Στο παρακάτω σχήμα ο κυκλικός αγωγός ακτίνας \[α\] συνδέεται με πηγή έντασης \[ \mathcal{E} \]. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές;

Στο παρακάτω σχήμα α φαίνεται η εγκάρσια διατομή ακτίνας \[R\] ενός ευθύγραμμου κυλινδρικού αγωγού μεγάλου μήκους. Ο αγωγός διαρρέεται από ρεύμα \[Ι\] που είναι ομοιόμορφα κατανεμημένο στη διατομή του. Στο σχήμα β φαίνεται η γραφική παράσταση της συνάρτησης του μέτρου της έντασης του μαγνητικού πεδίου του αγωγού στα διάφορα σημεία του χώρου με την απόσταση \[r\] των σημείων αυτών από τον άξονα του αγωγού. Η μαγνητική διαπερατότητα του κενού είναι \[μ_0\]. Το μέτρο \[Β_2\] είναι ίσο με:

Τα τρία πρωτόνια (1), (2), (3) του παρακάτω σχήματος εκτοξεύονται ταυτόχρονα απ’ το ίδιο σημείο Α ομογενούς μαγνητικού πεδίου με ταχύτητες μέτρων \[υ_1\, , \, υ_2\, , \, υ_3\] αντίστοιχα που είναι κάθετες στις δυναμικές γραμμές του πεδίου. Τα πρωτόνια επιστρέφουν για πρώτη φορά στο σημείο βολής τους αφού το καθένα έχει διαγράψει μια πλήρη περιστροφή και θεωρούμε ότι ασκείται σ’ αυτά μόνο η δύναμη Lorentz απ’ το μαγνητικό πεδίο. Στο σχήμα φαίνονται οι τροχιές που διαγράφουν τα πρωτόνια μέσα στο μαγνητικό πεδίο. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Το διάνυσμα (α) είναι:

Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Αν μέσα σ’ ένα ομογενές μαγνητικό πεδίο τοποθετήσω σιδερένιο δακτύλιο τότε:

Το σύρμα ΚΛΜ του παρακάτω σχήματος τοποθετείται πάνω σε λείο οριζόντιο επίπεδο και παραμένει ακίνητο πάνω σ’ αυτό. Το σύρμα βρίσκεται κατά ένα μέρος εντός ομογενούς μαγνητικού πεδίου έντασης \[\vec{B}\] που η διεύθυνσή της είναι κάθετη στη διεύθυνση του επιπέδου που ορίζουν οι πλευρές του σύρματος όπως φαίνεται στο σχήμα. Όταν διαβιβάσουμε στο σύρμα ρεύμα έντασης \[Ι\] που έχει τη φορά του σχήματος τότε το σύρμα:

Τρία σωματίδια (1), (2), (3) μπαίνουν ταυτόχρονα στο ίδιο ομογενές μαγνητικό πεδίο κάθετα στο όριό του (πλευρά ΑΕ) και στις δυναμικές γραμμές του με ταχύτητες ίσων μέτρων. Για τα φορτία των σωματιδίων (2), (3) ισχύει \[ |q_2 |=|q_3 |=|q|\] και οι μάζες τους είναι \[m_2\, , \, m_3\] αντίστοιχα. Οι βαρυτικές δυνάμεις θεωρούνται αμελητέες. Στο παρακάτω σχήμα φαίνονται οι τροχιές των σωματιδίων μέσα στο πεδίο. Ποιες από τις παρακάτω προτάσεις είναι σωστές;

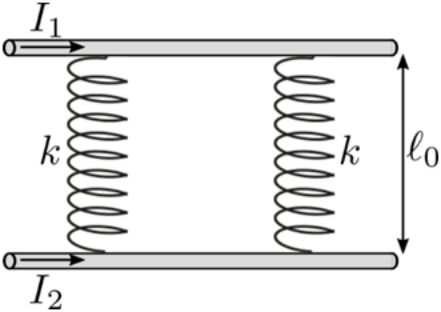

Ο οριζόντιος ευθύγραμμος αγωγός (1) του παρακάτω σχήματος έχει μεγάλο μήκος και διαρρέεται από ρεύμα έντασης \[Ι_1\] και είναι ακλόνητα στερεωμένος. Απ’ τον αγωγό (1) κρεμάμε μέσω δύο όμοιων ιδανικών κατακόρυφων ελατηρίων σταθεράς \[k\] έναν άλλο ευθύγραμμο αγωγό (2) μήκους \[\ell\] όπως φαίνεται στο παρακάτω σχήμα. Όταν ο αγωγός (2) διαρρέεται από ρεύμα έντασης \[I_2=I_1\] και ίδιας φοράς με τη φορά του ρεύματος του πρώτου αγωγού, τότε ο αγωγός (2) ισορροπεί με τα ελατήρια να έχουν το φυσικό τους μήκος \[\ell_0\]. Όταν αντιστρέψουμε τη φορά ενός απ’ τα δύο ρεύματα, τότε ο αγωγός (2) ισορροπεί όταν η μεταξύ τους απόσταση γίνεται \[\frac{5}{2} \ell_0\]. Αν \[μ_0\] η μαγνητική διαπερατότητα του κενού, τότε η σταθερά \[k\] του κάθε ελατηρίου είναι:

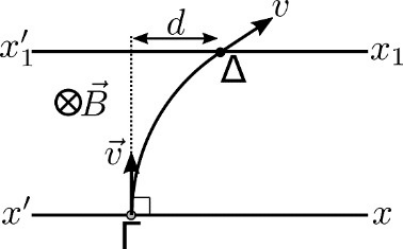

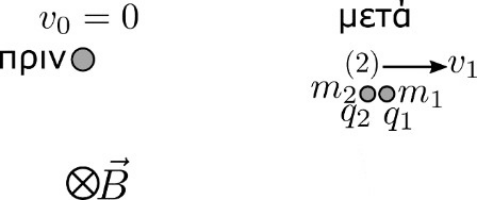

Ένα πρωτόνιο \[p\] μάζας \[m_p\] και φορτίου \[e\] και ένα σωμάτιο \[α\] μάζας \[m_α=4m_p\] και φορτίου \[q_α=2e\] όπου \[e\] το στοιχειώδες θετικό φορτίο εισέρχονται ταυτόχρονα απ’ το ίδιο σημείο Γ με ταχύτητες \[\vec{υ}_α\, , \, \vec{υ}_p \] σε ομογενές μαγνητικό πεδίο έντασης \[\vec{Β}\] έτσι ώστε οι ταχύτητές τους να είναι κάθετες στις δυναμικές γραμμές του πεδίου και στο όριό του που είναι η ευθεία \[xx'\] όπως φαίνεται στο παρακάτω σχήμα. Τα σωματίδια δέχονται μόνο τις δυνάμεις απ’ το μαγνητικό πεδίο που εκτείνεται σε μεγάλη απόσταση πάνω απ’ το όριο του \[xx'\]. Κατά την είσοδό τους στο πεδίο έχουν ίσες κινητικές ενέργειες \[(K_p=K_α )\]. Για τα μέτρα των ρυθμών μεταβολής της ορμής των δύο σωματιδίων κατά την παραμονή τους στο μαγνητικό πεδίο ισχύει:

Κόβω ένα σωληνοειδές \[Σ\] σε τρία κομμάτια και έτσι δημιουργώ τρία νέα σωληνοειδή \[Σ_1,\, Σ_2,\, Σ_3\] με μήκη \[\ell_1,\, \ell_2,\, \ell_3\] για τα οποία ισχύει \[ \ell_1 > \ell_2 > \ell_3\]. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Αν συνδέσω παράλληλα τα τρία σωληνοειδή και στα άκρα της συνδεσμολογίας εφαρμόσουμε σταθερή τάση \[V\] όπως φαίνεται στο παρακάτω σχήμα: Τότε για τα μέτρα των εντάσεων των μαγνητικών πεδίων στα άκρα τους ισχύει:

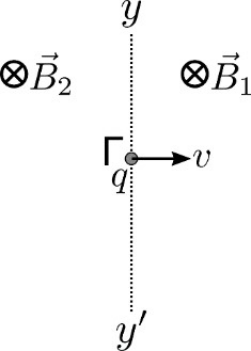

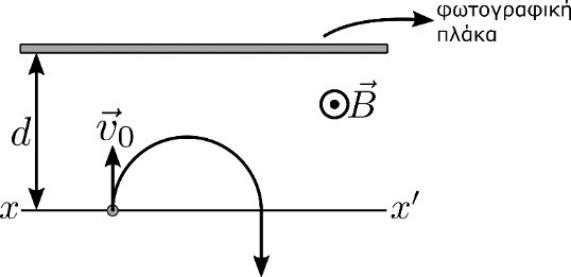

Ένα πρωτόνιο μάζας \[m_p\] και φορτίου \[+e\] (στοιχειώδες φορτίο) εισέρχεται απ’ το σημείο Α του ορίου \[xx'\] ομογενούς μαγνητικού πεδίου με ταχύτητα μέτρου \[υ_p\] κάθετα στις δυναμικές γραμμές και κάθετα στην ευθεία \[xx'\] όπως φαίνεται στο παρακάτω σχήμα. Το πρωτόνιο εξέρχεται απ’ το σημείο Γ της ευθείας \[xx'\]. Κατόπιν δεύτερο σωματίδιο μάζας \[m=2m_p\] και φορτίου \[q=-e\] εισέρχεται με ταχύτητα μέτρου \[υ_1 = \frac{υ_p}{4}\] ίδιας κατεύθυνσης με αυτήν της \[\vec{υ}_p\] απ’ το ίδιο σημείο Α μέσα στο μαγνητικό πεδίο και εξέρχεται απ’ το σημείο Δ της ευθείας \[xx'\]. Και τα δύο σωματίδια δέχονται μόνο τη δύναμη του μαγνητικού πεδίου. Αν το δεύτερο σωματίδιο είχε θετικό φορτίο ίδιας απόλυτης τιμής και μάζα \[m\], τότε θα εξέρχονταν απ’ το πεδίο απ’ το σημείο Δ΄ του ορίου \[xx'\]. Η απόσταση ΓΔ΄ θα ήταν:

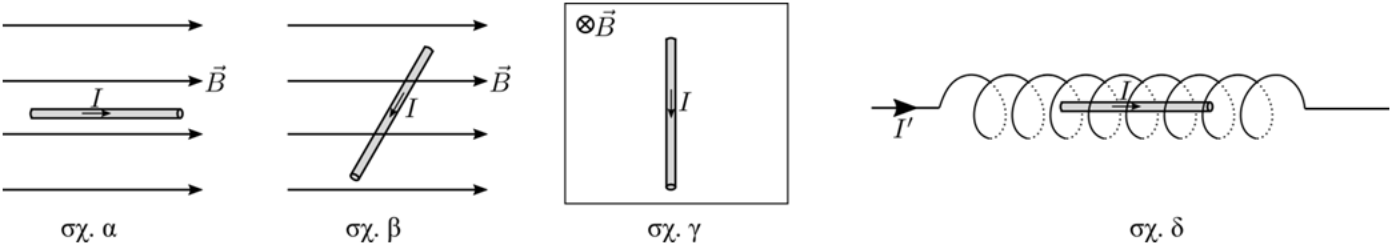

Να επιλέξετε τη σωστή απάντηση. Σε ποια απ’ τα παρακάτω σχήματα ο ευθύγραμμος ρευματοφόρος αγωγός δέχεται δύναμη Laplace μη μηδενική;

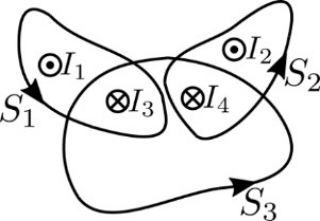

Στο παρακάτω σχήμα φαίνονται τρεις κλειστές διαδρομές \[S_1\, ,\, S_2\, , \, S_3\] που περικλείουν ρευματοφόρους αγωγούς με ρεύμα εντάσεων \[Ι_1\, , \, Ι_2\, , \, Ι_3\, , \, Ι_4\]. Στο σχήμα φαίνονται οι φορές των ρευμάτων και οι φορές διαγραφής των διαδρομών. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Τα αθροίσματα \[∑B\cdot Δ\ell \cdot συνθ \] για τις κλειστές διαδρομές \[S_1\, , \, S_2\] είναι μηδενικά. Το άθροισμα \[ ∑ B \cdot Δ\ell \cdot συνθ \] για τη διαδρομή \[S_3\] είναι ίσο με:

Οριζόντιος ρευματοφόρος αγωγός βρίσκεται μέσα σε οριζόντιο ομογενές μαγνητικό πεδίο και η διεύθυνσή του είναι παράλληλη των δυναμικών γραμμών του πεδίου. Αρχίζουμε να στρέφουμε τον αγωγό χωρίς ν’ αλλάξει το επίπεδο που βρίσκεται μέχρι να γίνει κάθετος στις δυναμικές γραμμές. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Στη διάρκεια της περιστροφής το μέτρο της δύναμης Laplace που δέχεται ο αγωγός μεταβάλλεται με τη γωνία που σχηματίζει με τις δυναμικές γραμμές σύμφωνα με το διάγραμμά του:

Σωματίδιο κινείται κάθετα στις δυναμικές γραμμές του πεδίου με ταχύτητα μέτρου \[υ\] και δέχεται μόνο τη δύναμη Lorentz \[\vec{F}_{Lo}\] απ’ το πεδίο αυτό. Ο ρυθμός μεταβολής της κινητικής ενέργειας του σωματιδίου είναι:

Στο παρακάτω σχήμα οι οριζόντιοι ευθύγραμμοι αγωγοί (1), (2) έχουν μάζες \[m_1=m\] και \[m_2=2m\] αντίστοιχα, ίδιο μήκος \[\ell\] και αντιστάσεις \[R_1=R\] και \[R_2=2R\]. Οι αγωγοί συγκρατούνται ώστε τα άκρα τους να είναι σε επαφή με τους λείους κατακόρυφους αγωγούς \[Αy\] και \[Γy_1\] που έχουν αμελητέα αντίσταση. Ο αγωγός (1) βρίσκεται σε οριζόντιο μαγνητικό πεδίο έντασης \[\vec{B}_1\] και ο αγωγός (2) σε αντίστοιχο πεδίο έντασης \[\vec{B}_2\]. Οι δυναμικές γραμμές των δύο πεδίων είναι κάθετες στο επίπεδο που δημιουργούν οι τέσσερις αγωγοί και οι φορές των εντάσεών τους φαίνονται στο σχήμα. Για τα μέτρα των εντάσεων ισχύει \[B_2=2B_1\]. Τα άκρα Α, Γ των κατακόρυφων αγωγών συνδέονται με ιδανική πηγή που έχει ΗΕΔ \[\mathcal{E}\]. Την \[t=0\] αφήνουμε τους αγωγούς ελεύθερους και παρατηρούμε ότι ο αγωγός (1) παραμένει ακίνητος.

Για τα μέτρα των εντάσεων \[Β\] του μαγνητικού πεδίου ρευματοφόρου αγωγού που διαρρέεται από σταθερό ρεύμα στα σημεία του άξονα \[xx'\] που διέρχεται από τον αγωγό και είναι κάθετος σε αυτόν σε συνάρτηση με την θέση \[x\] των σημείων δίνονται από τα διαγράμματα:

Στο παρακάτω σχήμα από μια κλειστή διαδρομή που ταυτίζεται με το επίπεδο της σελίδας περνούν τέσσερις ρευματοφόροι αγωγοί που διαρρέονται από ρεύματα εντάσεων \[Ι_1=Ι_2=Ι_3=Ι_4\]. Έξω απ’ τη διαδρομή \[S\] υπάρχει πέμπτος ρευματοφόρος αγωγός έντασης \[Ι_5=2Ι_1\]. Οι φορές των ρευμάτων φαίνονται στο παρακάτω σχήμα. Ποια απ’ τις παρακάτω προτάσεις είναι σωστή; Αν μ_0 η μαγνητική διαπερατότητα του κενού, το άθροισμα \[∑B\cdot Δ\ell\cdot συνθ\] είναι ίσο με:

Ο κυκλικός αγωγός (1) του σχήματος έχει ακτίνα \[α\] και διαρρέεται από ρεύμα έντασης \[Ι_1\] ενώ ο ευθύγραμμος αγωγός (2) απείρου μήκους απέχει απ’ το κέντρο του Κ του κυκλικού απόσταση \[2α\], βρίσκεται στο ίδιο επίπεδο με τον αγωγό (1) και διαρρέεται από ρεύμα έντασης \[Ι_2\]. Στο κέντρο του κυκλικού αγωγού η συνολική ένταση του μαγνητικού πεδίου λόγω των δύο αγωγών είναι μηδενική. Για το λόγο των εντάσεων \[\frac{Ι_1}{Ι_2}\] ισχύει:

Στο παρακάτω σχήμα φαίνεται η εγκάρσια διατομή ακτίνας \[R\] ενός ευθύγραμμου κυλινδρικού αγωγού μεγάλου μήκους. Ο αγωγός διαρρέεται από ρεύμα έντασης \[Ι\] που είναι ομοιόμορφα κατανεμημένο στη διατομή του αγωγού. Το μέτρο της έντασης \[B\] του μαγνητικού πεδίου του αγωγού στα διάφορα σημεία του \[0 ≤ r ≤ R \] σε σχέση με την απόσταση \[r\] των σημείων αυτών απ’ τον άξονα του κυλίνδρου είναι:

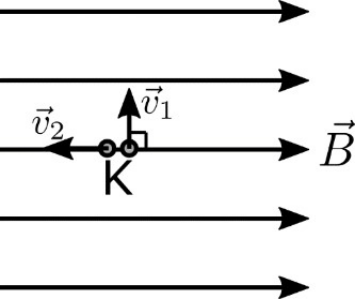

Φορτισμένο σωματίδιο βάλλεται την \[t=0\] με ταχύτητα \[\vec{υ}\] μέσα σε ομογενές μαγνητικό πεδίο και η ταχύτητά του σχηματίζει γωνία \[θ\] με τις δυναμικές γραμμές και ισχύει \[ 0 < θ < π\]. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές; Το μέτρο της δύναμης Lorentz \[\vec{F}_{Lo}\] που δέχεται το σωματίδιο απ’ το μαγνητικό πεδίο την \[t=0\]:

Στο παρακάτω σχήμα ο αγωγός (1) είναι κυκλικό τμήμα με ακτίνα \[r\] κέντρου Κ που βαίνει σε γωνία \[θ\] και διαρρέεται από ρεύμα έντασης \[Ι\]. Ο αγωγός (2) είναι ευθύγραμμος μεγάλου μήκους, διαρρέεται από ρεύμα \[Ι'=\frac{π}{12} Ι\] και απέχει απ’ το κέντρο Κ απόσταση \[α=\frac{r}{2}\]. Οι δύο αγωγοί βρίσκονται στο επίπεδο της σελίδας και οι φορές των ρευμάτων τους φαίνονται στο σχήμα. Στο κέντρο Κ το μέτρο της έντασης του μαγνητικού πεδίου που οφείλεται και στους δύο αγωγούς είναι διπλάσιο απ’ το μέτρο της έντασης που οφείλεται μόνο στον ευθύγραμμο. Η γωνία \[θ\] που βαίνει ο αγωγός (1) είναι:

Ένα πρωτόνιο βάλλεται μέσα σε ομογενές μαγνητικό πεδίο με ταχύτητα που σχηματίζει γωνία \[φ\] με τις δυναμικές του γραμμές όπως φαίνεται στο παρακάτω σχήμα. Στο πρωτόνιο ασκείται μόνο η δύναμη απ’ το πεδίο αυτό. Ποιες απ’ τις παρακάτω προτάσεις είναι σωστές;
